ZSB127矿用水位报警装置/高低水位报警器??

?

一、ZSB127矿用水位报警装置/高低水位报警器概述

ZSB127矿用水位报警装置(以下简称装置)适应于煤矿井下含有瓦斯、煤尘等混合物的场所，防爆标志为“Exd[ib]I”；用于煤矿井下水仓（或透水点）的水情监测和自动排水，或液压泵站水箱水位的监测和自动注水，且能把各种信息通过485接口经井下环网上传到地面调度室。该装置工作性能可靠，是煤矿水情治理系统中理想的监测、控制设施。

二、ZSB127矿用水位报警装置/高低水位报警器装置组成及结构

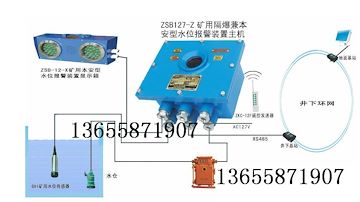

1、装置由ZSB127-Z矿用隔爆兼本安型水位报警装置主机、ZSB12-X矿用本安型水位报警装置显示器、GUH1矿用水位传感器及ZKC-12F遥控发送器组成。

2、装置主机一体一腔，设有6个电缆引入口（M22）和一个显示窗，腔内装有电路板；装置显示器一体一腔，设有两个电缆引入口一个扩音口、两个灯光显示窗，内部装有指示灯和扬声器；水位传感器使用灌封胶浇注成一体，引出12m电缆；遥控发送器为手持式，内有一节12V碱性电池和发射电路。

三、ZSB127矿用水位报警装置/高低水位报警器功能原理

透过主机显示窗可以看到三支发光管和四位数码管,三支发光管分别标注有“K”、“T”、“B”，“K”发光管亮时表示开泵、“T”发光管亮时表示停泵、“B” 发光管亮时表示报警；四位数码管第一位（左起 ）显示工作模式，即显示“E”时表示排水控制模式下，显示“F”时表示注水控制模式下，二位、三位、四位显示即时水位深度值（单位：厘米）。通过遥控发送器可以对模式、高低水位值、报警水位值进行遥控设置，具体方法见使用说明书（七、调试与参数设定）,设置具有记忆功能，停电后设置不改变。

在“E”(排水) 模式下，当水位超过设定值时（高水位值“H”），主机内部继电器常开触点闭合，控制水泵开关启动，开始排水，当水位低于设定值时（低水位值“L”），内部继电器断开，水泵停止排水。

在“F”(注水)模式下，当水位低于设定值（低水位值“L”）时，内部继电器触点闭合，控制水泵开关启动，开始注水；当水位超过设定值（高水位值“H”）时，内部继电器触点断开，停止注水。

?

?

?
